посидев с другом немного и разобрав 2 ноута мы нашли вот это чудо SOT-23-5 почитав о нем это оказался 9711 только в другом корпусе (5 ножек) мы реши попробовать припаять все то что мы собрали. после 3 часов работы подключили магнитолу к разьемам и нажав на сиди мы увидели чудо у магнитолы появилась возможность чтения музыки с юсб. ))))

видимо это ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДАТЧИКОВ ТОКА

типо этих http://bashel.bashel.ru/?catalog&cat=20 ... 0288&npg=1

kisel39 Огромное спасибо за проделанную работу!

kisel39 писал(а):

касаемо aux-in то тоже должен стоять транзисторный ключ и две микросхемы раскачки сигнала с обвязками. но на заводе в эту модификацию магнитолы эти детали не ставят, и самого разъема нет.
Для всех я сильно упростил модернизацию, чтоб смогли повторить чайники, без сильных потерь качества(касаемо aux-in), usb не пострадал. если бы писать все то что надо поставить было бы еще хуже чем сейчас. людям лень даже мануалы посмотреть и понять принцип работы.

А реально ли восстановить схему? Может срисовать у кого нибудь у кого есть заводской AUX?
На много изменится качество с этим предусилителем? В принципе собираюсь использовать AUX с айпода там выход достаточно сильный и должен нормально раскачивать безо всяких предусилителей...
P.S. Буду делать как только закуплю все необходимое на Митино...
Не подскажите тип корпуса (размер) планарных резисторов которые нужно впаять?

Да и еще вопрос возник на рис.2 D- и D+ не перепутаны случайно местами? просто по распиновке гнезда USB контакт 2 это -D, а 3 это +D

да ты прав они перепутаны забыл об этом написать, сам на это попался.

кто в Москве готов помочь за вознаграждение?)

widli писал(а):

посидев с другом немного и разобрав 2 ноута мы нашли вот это чудо SOT-23-5 почитав о нем это оказался 9711 только в другом корпусе (5 ножек) мы реши попробовать припаять все то что мы собрали. после 3 часов работы подключили магнитолу к разьемам и нажав на сиди мы увидели чудо у магнитолы появилась возможность чтения музыки с юсб. ))))

а подробнее можно?

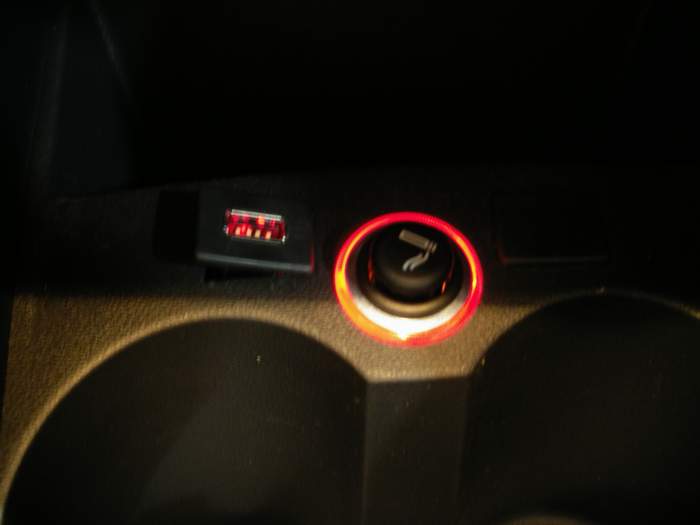

Прихомячил я таки розетку usb ко всеми любимым заглушкам около прикуривателя. Вот, что из этого получилось
Подсветка - 2 красных прямоугольных светодиода подключены последовательно через резистор 1 Ком с 12 вольтам - светят нормально.

Хм... любопытная темка, надо побороть лень, найти время и на досуге расковырять аппарат на предмет доработки,
благо опыт есть, стаж ремонта аппаратуры больше 15-ти лет ( правда потом бросил, но опыт пайки smd-компонентов пропить трудно )
и машина новая, нех её дисками закидывать.
да, что интересно, в талмуде от RCD 30 кнопка CD обозвана Media и надпись соответствующая и режим AUX якобы есть.
а вообще да, помню когда-то по даташитам аудиопроцессоров мы пришивали к некоторым штатным аппаратам входы-выходы.
так-что большое спасибо за инфу.

Не исключаю например такого варианта дополнительной панели

Sm@rt писал(а):

В принципе собираюсь использовать AUX с айпода там выход достаточно сильный и должен нормально раскачивать безо всяких предусилителей...

А как,- не возникают ли мысли по поводу повреждения процессора например от статики?
Не гонитесь за минимальной простотой,- надежность важнее.
Необходимо установить хотя-бы защитные диоды как я предлагал тут
viewtopic.php?f=15&t=6082&start=75#p196704

Хорошо смотриться

В Перми кто-нибудь делает такое. Очень хочется, но сам лезть не буду, опыта нет .

Уважаемый garikello,ты обещал подробный фотоотчет по переделке которую делал в прошлые выходные. Будет или нет?

Так я вроде и так уж вроде подробно описал:
viewtopic.php?f=15&t=6082&start=25#p195197 схема
viewtopic.php?f=15&t=6082&start=75#p196612 описание процесса. Вроде кроме Riv_200 никому не понадобилось. Как на микросхеме делать,- еще раз спасибо , описал kisel39. Могу и я на микросхеме выложить, но смысл засорять?
Кстати, кто рядом ,- в понедельник будут микросхемы, могу поделиться, если для личного пользования. Естественно в личку.
