Fan_FERRARI
Смысла нет добавлять этот предохранитель, если его посадочное место пустое (без наконечников)
Купи не в Экзисте. Это обычный широкий предохранитель как на ПП ВАЗе

По вопросам:
1. Прикинул, что по току и 1,5мм2 за глаза;
2. Что за земляная клемма? Если ты про наконечники, то он у меня был и потому не были отражены в спеке, хотя надо

3. Да, сделал именно поэтому. Да и черного монтажного провода у меня столько не было. Ты можешь сделать как тебе нравится
4. Предохранитель он и в Африке предохранитель, только вот в Китае - не совсем Китайский не ставь
Jp Group N..0171316 этот еще дешевле

очередной вопрос - в как снять заглушки, которые стоят на месте куда ставить птф? несмотря на то что они пойдут под замену, не хотелось бы их сломать...

Fan_FERRARI, посмотри 1 страницу пост samsoni найдешь ответ на свой вопрос.

P.S. Поставил себе ПТФ с линзами, реально стало больше света.

kozzy писал(а):

Под левую туманку есть земляная клемма, а под правую нет. Для этого можно использовать шпильку крепления бачка омывателя.

kozzy, а можешь сфоткать эти 2 вывода? чтобы понять где их искать

Fan_FERRARI
Когда снимешь накладки, и заглянешь внутрь, вопросы сами собой отпадут.
Вот навскидку нашел фото в сети (кликабельно)

kozzy писал(а):

Fan_FERRARI
Когда снимешь накладки, и заглянешь внутрь, вопросы сами собой отпадут.
Вот навскидку нашел фото в сети (кликабельно)

там же по ссылке нашел вот что:

Цитата:

1) Протянул управляющий провод к переключателю ( для этого необходимо было снять переднее левое колесо, снять подкрылку, снять поролонку, снять пластмаску и там мы видим заглушку круглую — как раз под ней проход в салон!)

что действительно надо снимать подкрылку и т.п. чтобы протянуть провод от фары?

Хз
Я по ссылке только фото выудил.
Я протягивал провод иначе - параллельно штатному жгуту.
Только для этого тебе придется демонтировать щиток для водоотводящего
короба (на картинке под номером 4)

Уважаемые знатоки, очередной (глупый) вопрос от меня - как переставить разъемы из старого переключателя света в новый - можно просто тянуть за провода и по одному переставлять?
клемму скидывать при этом надо?

и второй вопрос - где блок предохранителей искать?

Fan_FERRARI блок предохранителей находится под рулевой колонкой. Просто крышку отщелкиваешь и все. Только карту предохранителей найди тут на форуме, соответствующую твоей комплектации.

Fan_FERRARI писал(а):

как переставить разъемы из старого переключателя света в новый

Там разъем целиком переставляется. Места под pin'ы подписаны. Тебе просто надо вставить новый провод.

Fan_FERRARI писал(а):

Comfortline

На блок схему искать не надо. Там тоже все посадочные места подписаны. Твой номер 54

Fan_FERRARI писал(а):

Уважаемые знатоки, очередной (глупый) вопрос от меня - как переставить разъемы из старого переключателя света в новый - можно просто тянуть за провода и по одному переставлять?
клемму скидывать при этом надо?

и второй вопрос - где блок предохранителей искать?

Fan_FERRARI

только после снятия крышки обязательно снимите часть воздухоотвода (один винт, не сложно) - иначе вам ну никак будет не вытащить блок предохранителей, чтобы туда всунуть 2-а контакта для предохранителя на 15А (ПТФ)

сегодня забрал одну фару (вторая пока в дороге), на обратной стороне обнаружил непонятную трубку (отметил стрелкой), для чего она?

Fan_FERRARI писал(а):

сегодня забрал одну фару (вторая пока в дороге), на обратной стороне обнаружил непонятную трубку (отметил стрелкой), для чего она?

Она прикрывает одно из двух отверстий в полость фары. ИМХО отверстия призваны обеспечивать некую циркуляцию воздуха для теплоотвода и препятствования запотеванию. Возможно, я не прав, это лишь предположение.

Бог Войны
Прав

Вот, представляю фотоотчет по протягиванию провода для ПТФ через штатное место
(ну и заодно, некоторые доработки при необходимости )


1. Снимите защитный кожух под капотом (8 болтов), положите на тряпочку, дабы ничего не поцарапать, закрасьте потертости черной краской

Вложение:

IMAG1158.jpg [ 1.16 МБ | Просмотров: 6971 ]

2. Увидите штатное место протяжки проводов (у меня 2-а пучка, потому что маленький - это от сигнализации, установленной отдельно)

Вложение:

IMAG1162.jpg [ 1.12 МБ | Просмотров: 6971 ]

Вложение:

IMAG1163.jpg [ 1.2 МБ | Просмотров: 6971 ]

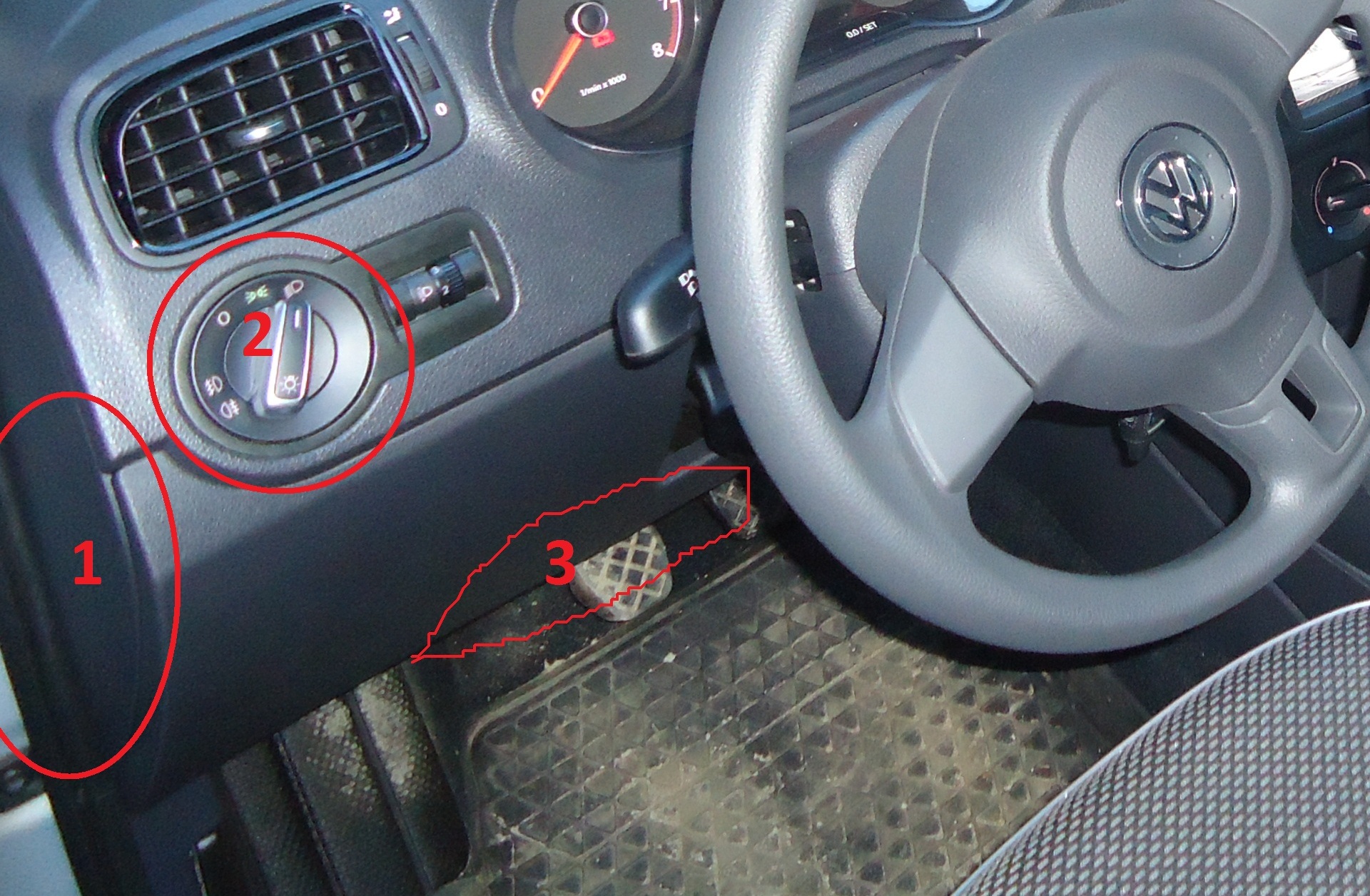

3. Снимите 3 детали: пластиковую заглушку торпеды слева, переключатель света, пластиковую заглушку блока предохранителей

Вложение:

DSC05174.jpg [ 710.97 КБ | Просмотров: 6971 ]

4. Снимите часть воздухоотвода (1 саморез), который расположен над блоком предохранителей, и сам блок предохранителей
4.1 Соедините проводом 60см сечением 1,5-2,5 (номера концевиков в этой теме выше http://www.polosedan.ru/forum/viewtopic.php?p=198284#p198284 спасибо Kozzy) переключатель света, выход 8 (с поддержкой ПТФ = номера см. в этой теме выше)

Вложение:

IMAG1171.jpg [ 1.05 МБ | Просмотров: 6971 ]

и вход А разъема-мамы 54 блока предохранителей,
Вставьте другой провод 2-3м сечением 2,5 во вход Б разъема-мамы 54, вставьте предохранитель на 15А

Вложение:

IMAG1177.jpg [ 1.13 МБ | Просмотров: 6971 ]

5. Закрепите оба провода (желто-зеленые) на общем пучке проводов (придется повозиться )

Вложение:

IMAG1173.jpg [ 650.96 КБ | Просмотров: 6971 ]

6. Снаружи (см. 2-е фото сверху) засовываем проволоку в штатное отверстие - она должна выйти вот отсюда (это место за торпедой и вверху - шею сломал чтобы сделать фото )

Вложение:

IMAG1178.jpg [ 802.59 КБ | Просмотров: 6971 ]

Вложение:

IMAG1181.jpg [ 1.21 МБ | Просмотров: 6971 ]

7. Закрепляем и вытягиваем 2-3 метровый провод из темницы на волю

Вложение:

IMAG1182.jpg [ 954.96 КБ | Просмотров: 6971 ]

Вложение:

IMAG1183.jpg [ 1012.49 КБ | Просмотров: 6971 ]

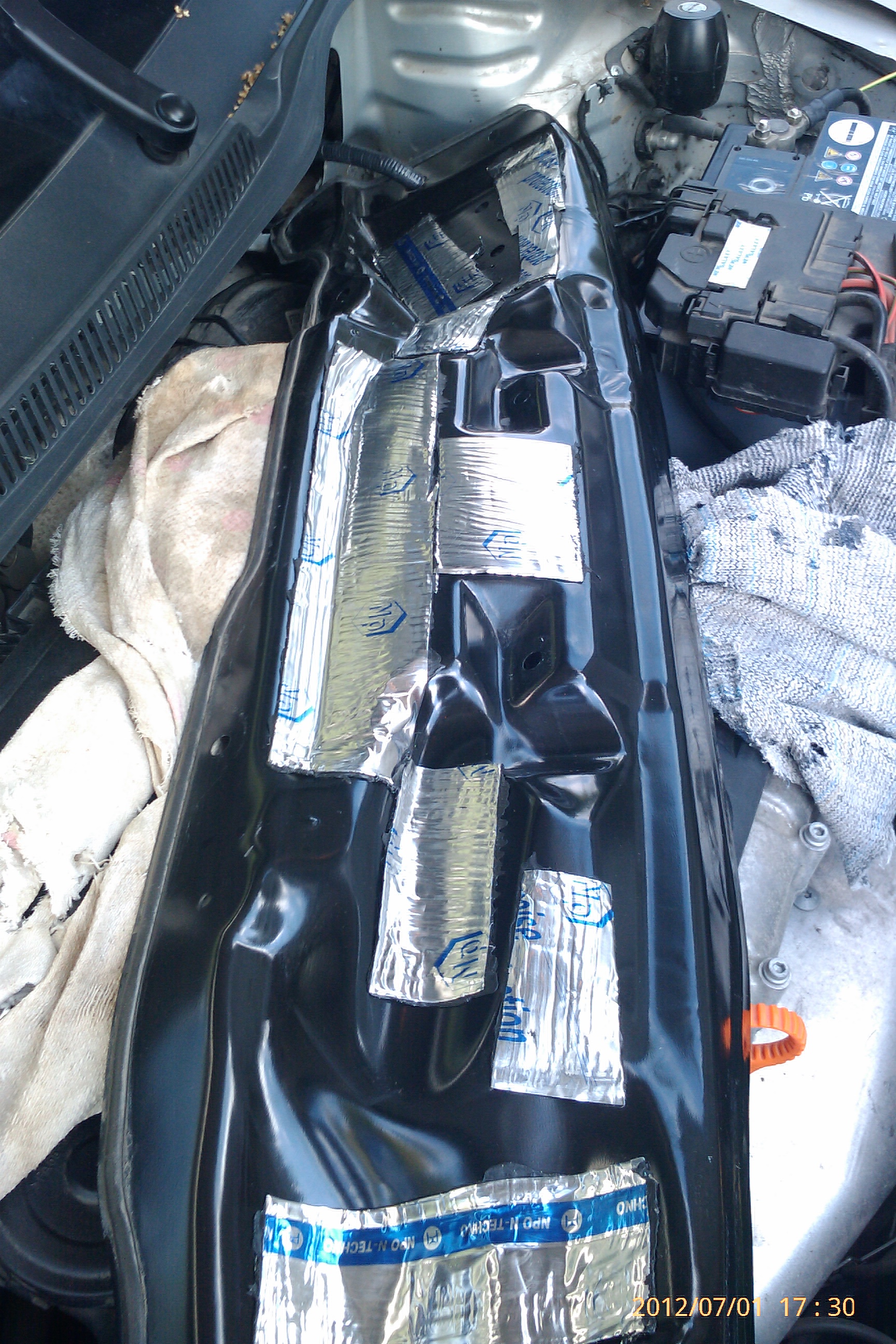

8. Радуемся, курим, и при желании шумоизолируем защитный кожух под капотом

Вложение:

Комментарий к файлу: Виброфильтр 2,3 мм

IMAG1184.jpg [ 1.5 МБ | Просмотров: 6971 ]

Вложение:

Комментарий к файлу: Сплэп 4мм

IMAG1186.jpg [ 1.35 МБ | Просмотров: 6971 ]

9. Прикручиваем/вставляем все что снимали на штатные места

Вложение:

IMAG1188.jpg [ 1.14 МБ | Просмотров: 6971 ]
