​Установка парктроников без снятия бампера своими руками [Страница 1 из 5]

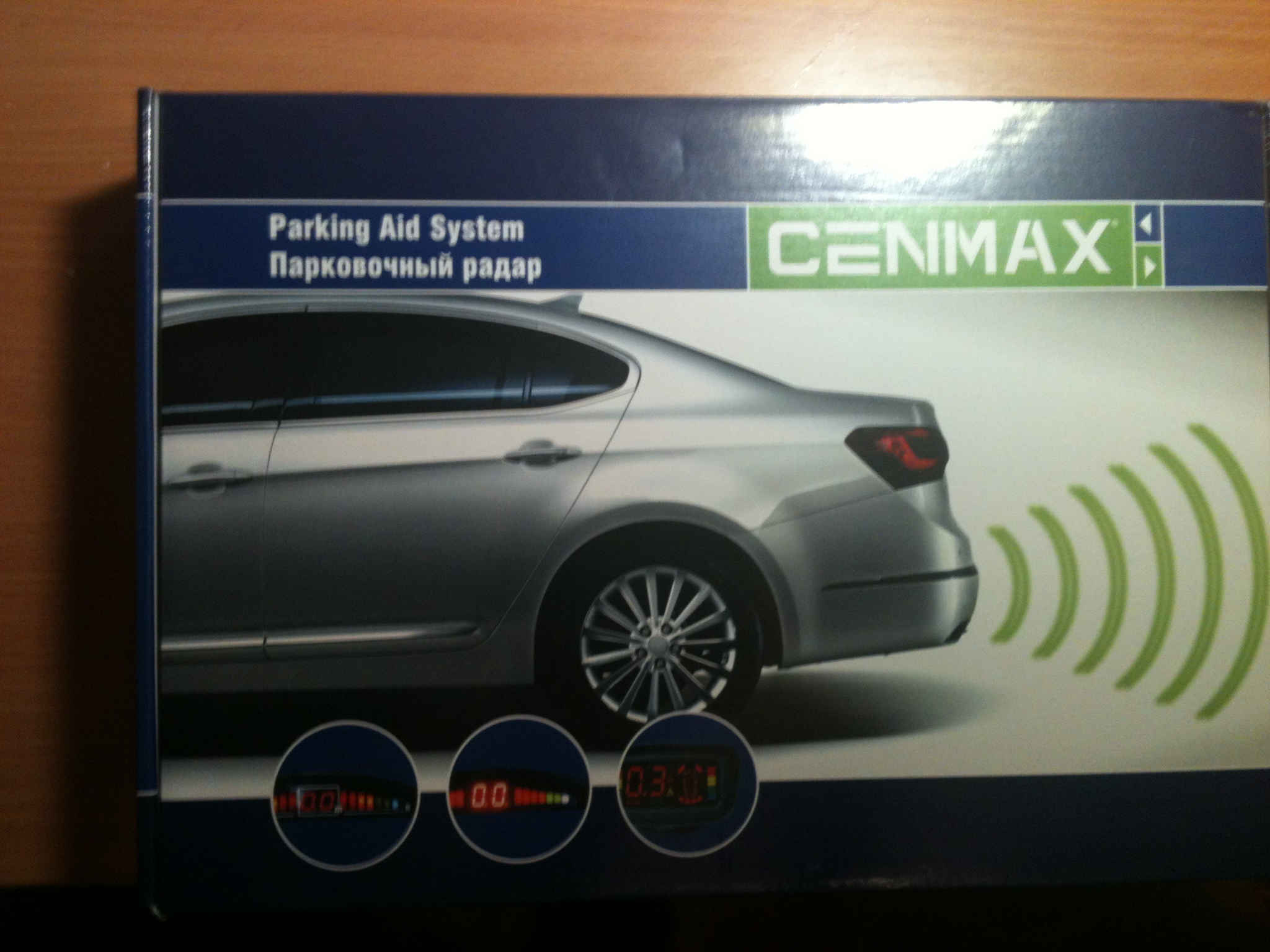

1) Измеряем от ребра 7 см (ниже и выше нельзя, так как идут ребра жесткости, если залезть под бампер справа, их можно нащупать рукой, можно в полость справа засунуть протяжку чтобы она слева вышла тем самым убеждаемся что там пустота, я так и сделал) по центру вниз, ставим отметку. Вправо и влево отмечаем по 20 см, ставим метки под сверление (1 и 2).От метки под сверление (1) отмечаем еще 40 см, ставим еще одну метку (3).Аналогично отмечаем 4 метку.

Вложение:

IMG_0025 - копия.JPG [ 718.72 КБ | Просмотров: 30294 ]

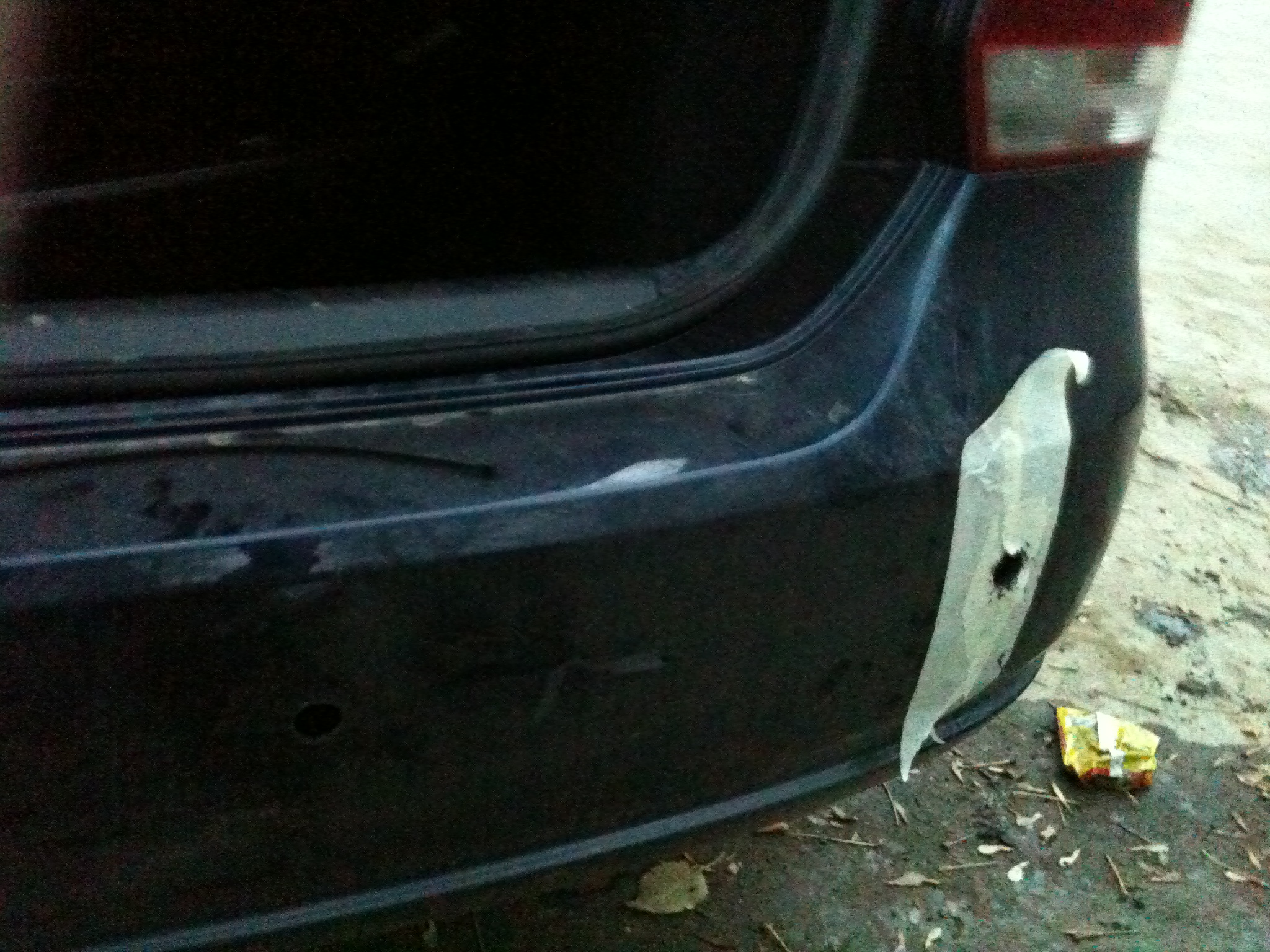

2)Сверлим, предварительно наклеев на место сверления малярный скотч.

Вложение:

IMG_0019.JPG [ 1.13 МБ | Просмотров: 30294 ]

Вложение:

IMG_0017.JPG [ 1.18 МБ | Просмотров: 30294 ]

3)Делал вечером уже стемнело, телефон без вспышки поэтому далее без фоток.
Снимаем обшивку в багажнике со стороны заднего фонаря (сразу говорю что клипсы ломаются, у меня сломались все, по этому предварительно покупаем аналогичные клипсы,
я брал по 18 рублей за штуку). После снятия обшивки увидите слуховое окошко, в него просунул провода.

4)Вставляем парктроники, провода тянем протяжкой или жестокой проволокой, так как родные провода мягкие. Заводим проводку в слуховое окно.
5)Блок управления парктроников запитываем от лампы заднего хода. В лампу идут 5 проводов. По середине это масса "-", самый нижний провод это "+",идущий на задний фонарь.Резать я их не стал подключился с помощью вот таких клемм.

Вложение:

terminals.jpg [ 44.41 КБ | Просмотров: 30294 ]

6)Блок управления крепим справа в районе лючка бензобака.

7)Табло вывел назад. Установил в районе задних подголовников к торпердке вести не стал (могу сфоткать если кому интересно.)

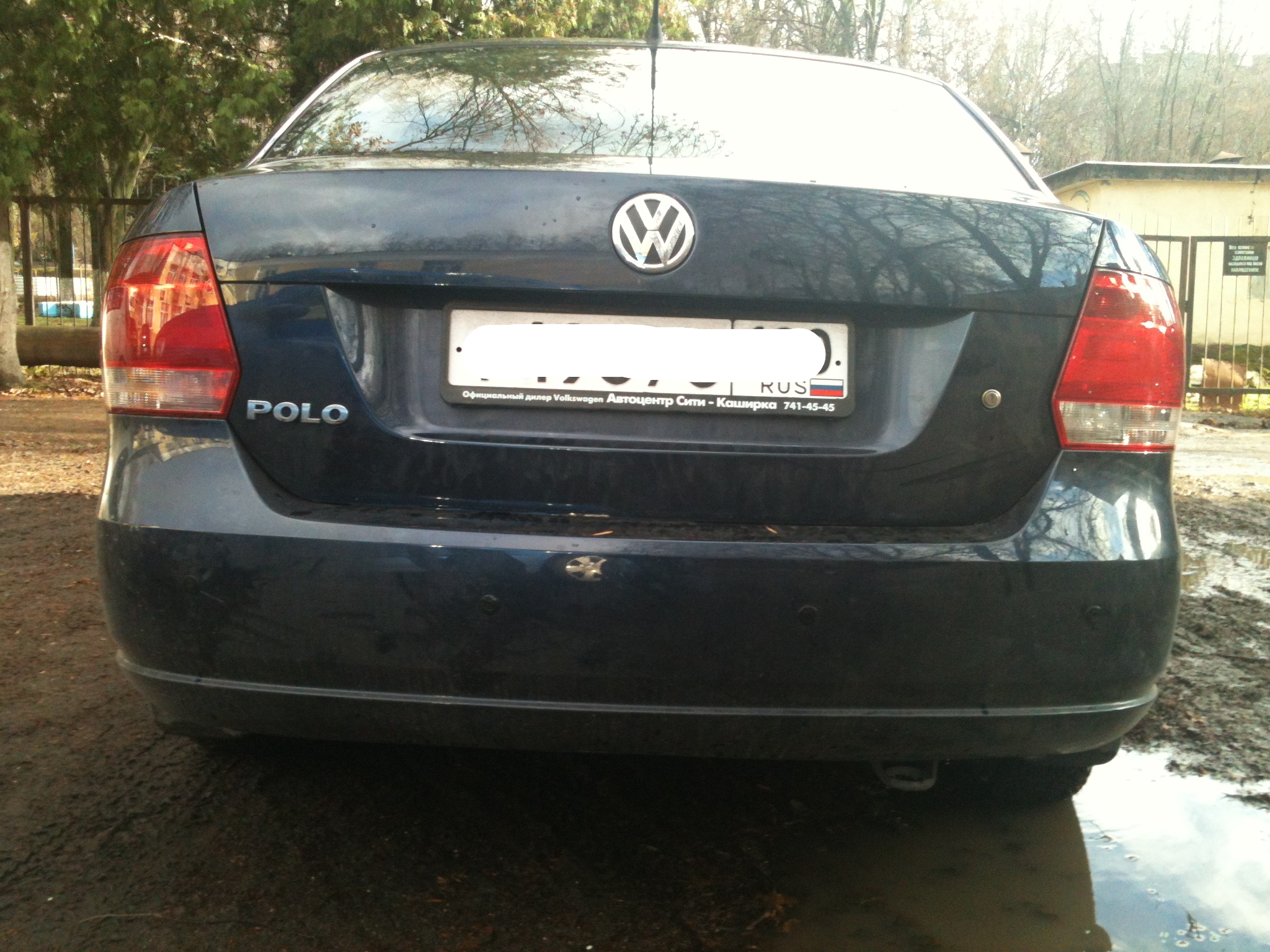

Что вышло в итоге

Вложение:

IMG_0025 - копия (2).JPG [ 1.81 МБ | Просмотров: 30294 ]

На все про все ушло около трех с половиной часов.
Цена вопроса 1000 рублей.

это как так в районе задних подголовников ? ))) по звуку чтоли ориентируйтесь? Если не трудно, фотку сделайте) оригинальное решение)

alex писал(а):

это как так в районе задних подголовников ? ))) по звуку чтоли ориентируйтесь? Если не трудно, фотку сделайте) оригинальное решение)

Я думаю должно вот так выглядеть

примерно также, тока снизу.

Вложение:

IMG_0036.JPG [ 775.46 КБ | Просмотров: 30168 ]

Вложение:

IMG_0033.JPG [ 561.77 КБ | Просмотров: 30168 ]

rnikinko писал(а):

примерно также, тока снизу.

Спорный вариант установки, если сзади сядут люди обзор перекроется.

​Вопрос действительно спорный .Можно и сверху думаю так даже лучше будет. На предыдущей машине мониторчик также снизу стоял, с проблемой загораживания не сталкивался, думаю если будут загораживать попрошу наклонится чуть в сторону .

Тоже ставил себе парктроник не снимая бампера. Только датчики поставил немного повыше, побоялся, что в усилитель попаду.

гуру, подскажите, чем отличается этот парктроник от тех которые подключаются к голове RNS510 ?

Просто у меня установлен как у NRG , снимал бампер, там мама папа накручивается друг на друга штекер ровненький такой, это парктроники менять нужно будет , или эти как-то можно к rns присобачить?

Ставил 2 раза, 9см от ребра и 42 см между датчиками встает без проблем, выше считаю нецелесообразным , может пропускать предметы высотой от 25 см.

ready писал(а):

гуру, подскажите, чем отличается этот парктроник от тех которые подключаются к голове RNS510 ?

​Просто у меня установлен как у NRG , снимал бампер, там мама папа накручивается друг на друга штекер ровненький такой, это парктроники менять нужно будет , или эти как-то можно к rns присобачить?

Если честно вопрос непонятный по-моему набор букв.

Да и самое интересное много просмотров и ни кто не плюсанул , или минусанул

Ставил cenmax в магазине посоветовали сказали супер. Работают ужасно срабатывают через раз, до этого были другие тоже Китай, 3 года не разу не подвели и не соврали не помню названия. Буду ставить parkmaster или кто что посоветует заодно фотоотчет хороший сделаю да и монитор поставлю как у ===TAT=== думаю так лучше.

rnikinko писал(а):

монитор поставлю как у ===TAT=== думаю так лучше.

согласен, у меня вот так стоит, правда ставил не сам, сам только выбирал и покупал в цвет обшивки потолка и именно под такую установку :

кстати, а на какой высоте штатные идут датчики от ребра жесткости ? и какие расстояния между датчиками ? По весне буду ставить маде ин чина паркинг)

veho писал(а):

Ставил 2 раза, 9см от ребра и 42 см между датчиками встает без проблем, выше считаю нецелесообразным , может пропускать предметы высотой от 25 см.

Нужно выражаться точнее, не может, а обязательно пропускает. По рекомендации, датчики должны быть установлены на высоте от 45 см, ребро бампера находится на высоте 61 см (резина 185/70/14). В салоне установили ПР, датчики в 3 см от ребра. Итог, радар не увидел бордюр высотой, больше чем расстояние от земли до нижнего края бампера, вообще. Сухой остаток - замена бампера. В темноте разворачивался и расколол бампер.

ready писал(а):

гуру, подскажите, чем отличается этот парктроник от тех которые подключаются к голове RNS510 ?

Просто у меня установлен как у NRG , снимал бампер, там мама папа накручивается друг на друга штекер ровненький такой, это парктроники менять нужно будет , или эти как-то можно к rns присобачить?

Парковочные датчики отличаются только диаметром, разъем у всех одинаковый
