Установка входа AUX IN через блок MEDIA IN (голова RCD 310) [Страница 1 из 1]

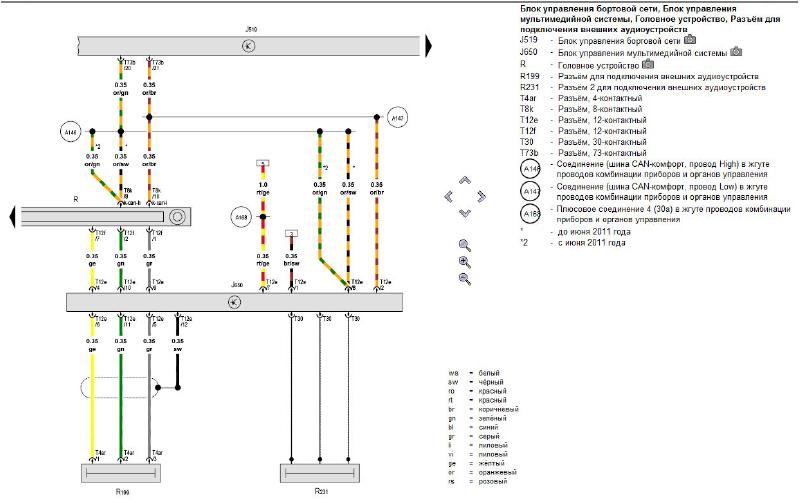

Задача установить вход AUX IN (линейный вход). Согласно схеме, AUX IN при наличии блока MEDIA IN устанавливается на вход этого блока. Схема подключения предложенная Алексей73 в этом материале имеет существенный недостаток, так как сигналы с AUX IN и блока MEDIA IN могут поступать одновременно на вход головного устройства. Подключение через MEDIA IN лишено такого недостатка.
Нам понадобится:
5M0 035 724 - Разъём аудиосистемы (AUX IN) 1шт
8K0 973 754 - Корпус плоского разъема (корпус разъема для AUX IN) 1шт.
N 907 647 01 - Клеммы для самостоятельной обжимки 8 шт.
Провод экранированный (аудио, 2 жилы в экране) ~0.7-08 м.
изолента хб.
Реалиазия:

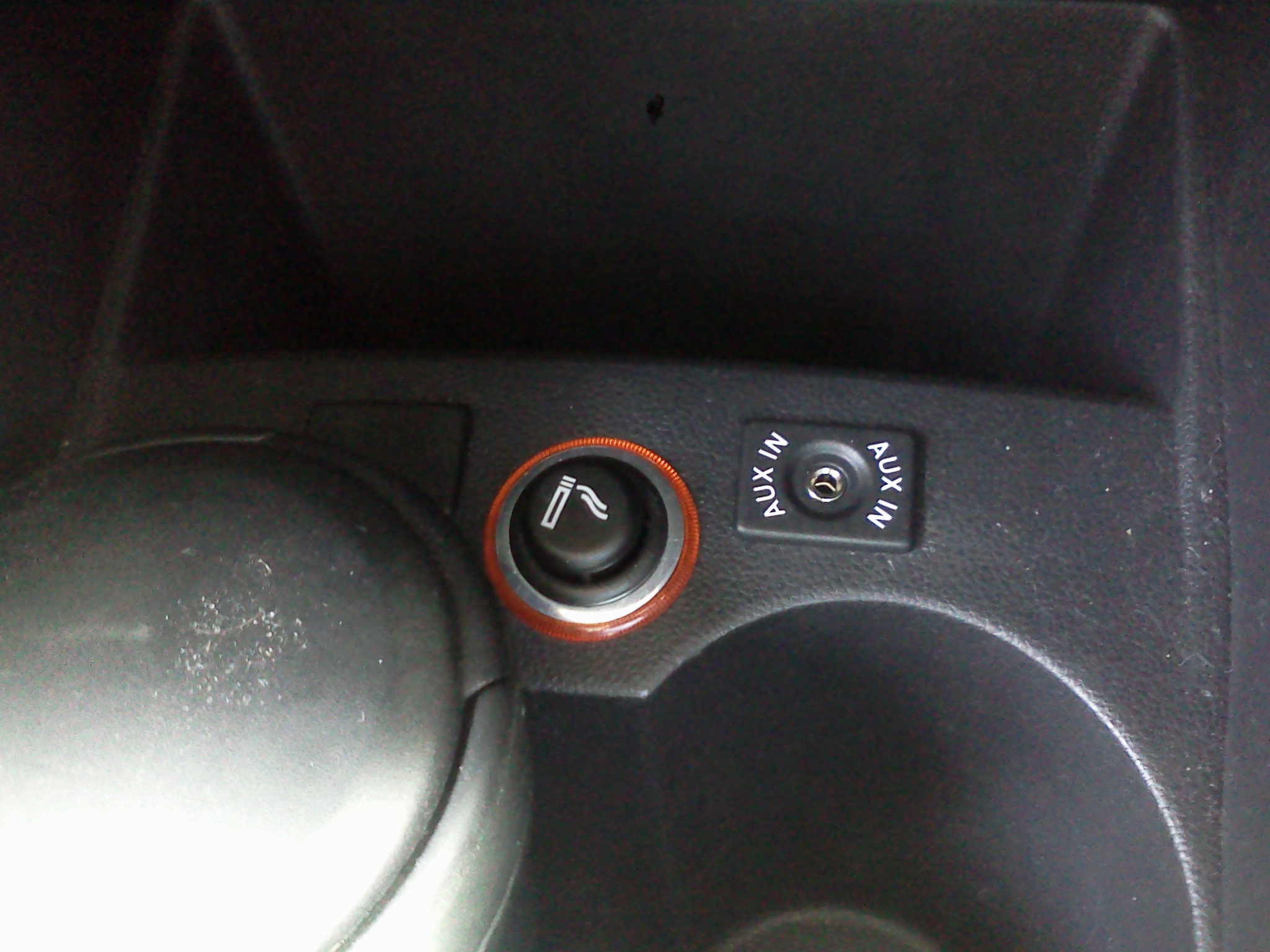

Снимаем минус с клеммы аккумулятора. Снимаем бардачек открутив 7 винтов (3 сверху 2 внутри 2 снизу), снимаем торец торпедо правый (для снятия барбачка) поддев его отверткой.Снимаем блок MEDIA IN, отсоединяем от него разъем. Далее не простая задача вытащить сам разъем из корпуса. Делается это сильным нажатием внизу корпуса на маленькую фишечку (объяснил как смог) далее монтируем все согласно схеме. Единственный момент, я использовал 2 жилы с экраном, 12 клемма на MEDIA IN остается пустая. Заглушку возле прикуривателя снимаем поддев ее широкой отверткой. На ее место станет AUX IN. Прокладываем провод, собираем все назад. Накидываем клемму на аккумулятор. В настройках RCD 310 включаем AUX IN (если отключен). Работает все несколько необычно. AUX IN активируется только при осутствии сигнала с источника подключенного к разъему MEDIA IN в бардачке. Т,е. что бы сигнал шел с AUX IN надо вытащить флэшку с USB. Выбрать источник между AUX IN и MEDIA IN возможности нет.

Большое спасибо! Не много не понял как подсунуть провода под сам разъем aux. Но думаю, буду делать разберусь.

На самом деле ничего сложного. AUX с подключенным разъемом опускаем вместо заглушки, а второй конец провода достаем справа снизу (где левая нога пассажира), там легко все отгибается. И тащим провод за снятым бардачком.
